Назначение: для измерений и учета объема коньячных спиртов, спиртных напитков (в том числе водки), вина, фруктового вина, ликерного вина, игристого вина (шампанского), винных напитков, пива и напитков на основе пива (в дальнейшем — измеряемая среда) с удельной электропроводностью от 5-10-5 до 10 См/м, объемной концентрации (в дальнейшем — крепость) и объема этилового спирта, содержащегося в измеряемой среде, температуры измеряемой среды, а также формирование информации для передачи в единую государственную автоматизированную систему учета объема производства и оборота этилового спирта алкогольной и спиртосодержащей продукции (ЕГАИС).

Поверка систем измерительных АЛКО-1М

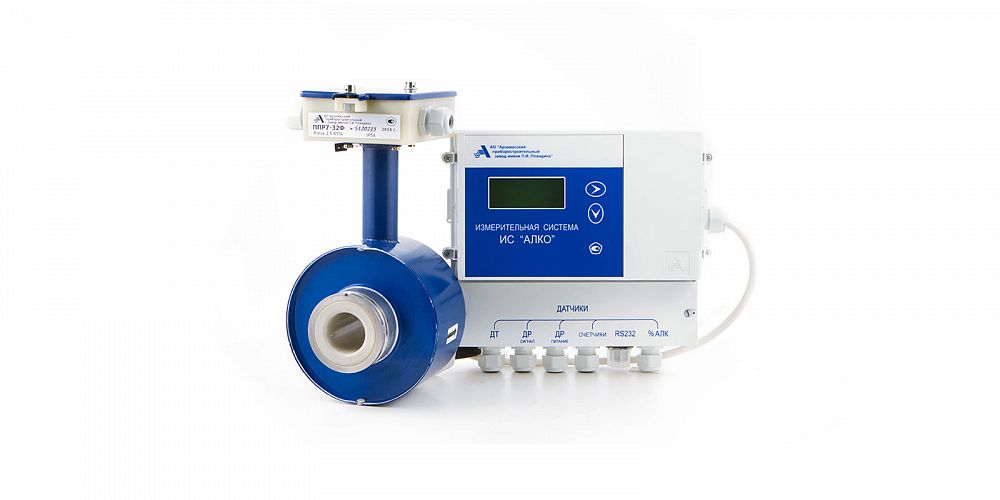

Система включает в себя специализированный вычислитель СВ-5 (в дальнейшем -СВ) и устройства, именуемые в дальнейшем датчиками:

• первичный преобразователь расхода ППР-7 электромагнитный для измерений расхода среды;
• оптический спиртомер «ИКОНЭТ-МП» (Г.р. № 19880-07) или плотномер-спиртомер ПЛОТ-3С-М-Ц (Г.р. № 58753-14), являющийся для СВ датчиком объемной концентрации этилового спирта в измеряемой среде;
• термопреобразователь сопротивления платиновый с градуировочной характеристикой 100П типа ТС-Б-Р (Г.р. № 43287-09) или ТП-9201-02 (Г. р. 48114-11) или ТСП-1199 ТСП-1199Бхё (Г.р. № 49041-12) или ТСП012 (Г. р. №43587-10) или ОВЕН ДТС035-100П.А460.МГ, ОВЕН ДТС035-100П.А460.МГ Ех (Г. р. №28354-10) для измерений температуры среды;
• универсальный счетчик бутылок УСБ-3 (УСБ-5) или управляющий модуль учета продукции УМУП (в дальнейшем — счетчик бутылок) для измерений количества бутылок, прошедших через зону контроля счетчика.

По заказу потребителя система может поставляться без счетчика бутылок и (или) без спиртомера.

Сигналы от всех перечисленных датчиков передаются на специализированный вычислитель СВ, который производит их обработку, индикацию и архивацию параметров измеряемой среды.

Для визуализации всех показателей измеряемой среды, вывода их на печать, формирование информации для передачи в ЕГАИС система должна быть подключена к ПК.

По заказу потребителя могут поставляться модемы для передачи данных на ПК по телефонной линии и (или) контроллер (ы) связи — КС для подключения нескольких систем к одному ПК.

Один контроллер связи КС позволяет подключать до 4-х систем к одному ПК. Возможно каскадное включение 4-х КС. В этом случае имеется возможность использовать один персональный компьютер для вывода информации с 13-ти систем.

Модем обеспечивает передачу информации между СВ и ПК посредством телефонной линии.

Система выводит на индикатор СВ и экран дисплея следующие параметры: суммарный объем измеряемой среды при рабочей температуре и приведенный к температуре 20 °С; суммарный объем безводного спирта, содержащегося в измеряемой среде, приведенной к температуре 20 °С; текущий объемный расход; крепость измеряемой среды; тем-

пературу измеряемой среды; суммарное количество бутылок, прошедших по линии розлива; текущее время и текущую дату; сообщения об ошибках.

Система также обеспечивает: сохранение ранее измеренных значений объемов, крепости, количества бутылок и времени наработки при отключении питания системы с отметкой в памяти момента отключения; индикацию показателей за смену с возможностью сброса текущей индикации; хранение в архиве шестнадцати сброшенных информаций о показателях за смену; создание суточного архива глубиной 5 лет, часового глубиной 6 месяцев и возможность вывода из архивов на собственный индикатор информации о суммарных объемах, крепости, температуре, количестве бутылок, отключении питания системы и ошибках за любые сутки пяти лет или за любой час шести месяцев по отношению к текущей дате, индицируемой СВ; вывод на экран собственного ПК или внешней ЭВМ типа IBM PC информации из архивов; возможность корректировки текущей даты и текущего времени, изменения масштабирующего коэффициента, ввода кода пользователя системы, изменения пароля пользователя.

Условное обозначение системы состоит из наименования “АЛКО-1М», значения Ду входящего в комплект поставки ППР-7, обозначения исполнения в зависимости от типа спиртомера и диапазона измеряемой крепости (только для систем, укомплектованных спиртомером).

В зависимости от типа спиртомера и диапазона измерений крепости система выпускается в нескольких исполнениях:

• «2» — спиртомер типа «ИКОНЭТ-МП» «1», диапазон от 3 до 60 %;
• «3» — спиртомер типа «ИКОНЭТ-МП» «3», диапазон от 38 до 75 %;
• «4» — спиртомер типа ПЛОТ-3 С-М-Ц-А, диапазон от 3 до 60 %;
• «5» — спиртомер типа ПЛОТ-3 С-М-Ц-Б, диапазон от 36 до 75 %.

ППР-7 в комплекте с СВ, а также каждый из остальных датчиков системы обладают взаимозаменяемостью.

Конкретный состав системы (наличие в системе счетчиков бутылок, спиртомера, модемов, КС) определяется вариантом поставки (по заказу потребителя).

Программное обеспечение

Программное обеспечение, записанное в микроконтроллер СВ, обрабатывает данные, поступающих от датчиков, производит вычисление расхода, объемов, температуры измеряемой среды, определяет внештатные ситуации с формированием сигнала аварии, производит отображение текущей и архивной информации на собственном индикаторе, формирует часовой и суточный архивы, обеспечивает передачу данных на ПК.

Защита программного обеспечения осуществляется посредством исключения возможности изменения (модификации) программного обеспечения, занесенного в память контролера с помощью внешних воздействий или набора команд, передаваемых от внешней ЭВМ в контролер по стандартному интерфейсу.

Идентификационные данные программного обеспечения, записанного в СВ, приведены в таблице.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — С, в соответствии с МИ 3286-2010.
