Поверка манометров деформационных 5 в Калининграде
Назначение: для измерений абсолютного давления газообразных или жидких сред, а также атмосферного давления.
Поверка манометров деформационных 5
Принцип действия манометра основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Деформация чувствительного элемента преобразуется передаточным механизмом в угловое перемещение показывающей стрелки. В манометрах модификации 516.11 в качестве чувствительного элемента используется мембранная коробка, модификации 516.12 -трубчатая пружина, в манометрах остальных модификаций — сильфон.
Модификации манометров отличаются метрологическими характеристиками и исполнением.
- Манометры модификаций 516.11 и 516.12 имеют компактные размеры и выполнены в прочном алюминиевом корпусе.
- Манометры модификаций 532.51, 532.52, 532.53, 532.54, 533.51, 533.52, 533.53, 533.54, 532.31, 532.32, 532.33, 532.34, 533.31, 533.32, 533.33, 533.34 производятся полностью из нержавеющей стали.
- Манометры модификаций 533.51, 533.52, 533.53, 533.54, 533.31, 533.32, 533.33,533.34 имеют гидрозаполненный корпус.
- Манометры модификаций 532.31, 532.32, 532.33, 532.34, 533.31, 533.32, 533.33, 533.34 имеют прочную защитную перегородку, расположенную между измерительной системой и циферблатом.
- В манометрах модификаций 562.51, 562.52, 562.53, 562.54, 563.51, 563.52, 563.53, 563.54, 562.31, 562.32, 562.33, 562.34, 563.31, 563.32, 563.33, 563.34 части, контактирующие с измеряемой средой, выполнены из монеля.
- Манометры модификаций 563.51, 563.52, 563.53, 563.54, 563.31, 563.32, 563.33, 563.34 имеют гидрозаполненный корпус.
- Манометры модификаций 562.31, 562.32, 562.33, 562.34, 563.31, 563.32, 563.33, 563.34 имеют прочную защитную перегородку, расположенную между измерительной системой и циферблатом.
Пределы основной допускаемой приведенной погрешности всех модификаций, кроме 516.11 и 516.12, выраженные в процентах диапазона показаний, для исполнений с диаметрами корпусов 160 составляют ±0,6; ±1; ±1,5; ±1,6; ±2,5, с диаметром корпуса 100 мм: ±1; ±1,5; ±1,6 или ±2,5.
Манометры всех модификаций, кроме 516.11 и 516.12 могут оснащаться встроенными сигнализирующими устройствами модификаций 821 (с магнитным поджатием), 811 (без магнитного поджатия), 831 (индуктивные), 830 Е (электронные), 851 (герконовые), применяемыми для размыкания (замыкания) электрических сигнальных цепей при достижении установленных значений давления.

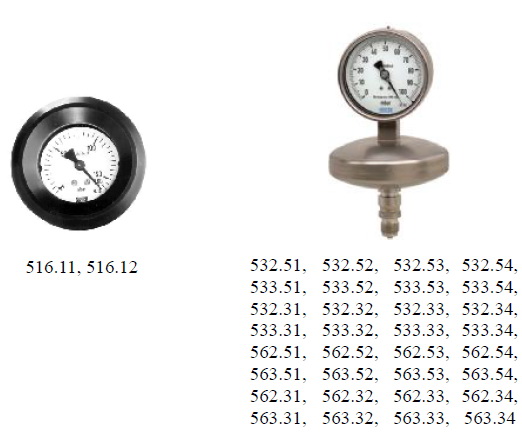

| 532 | 51, | 532.52, | 532.53, | 532.54, |
| 533 | 51, | 533.52, | 533.53, | 533.54, |
| 532 | 31, | 532.32, | 532.33, | 532.34, |
| 533 | 31, | 533.32, | 533.33, | 533.34, |
| 562 | 51, | 562.52, | 562.53, | 562.54, |
| 563 | 51, | 563.52, | 563.53, | 563.54, |
| 562 | 31, | 562.32, | 562.33, | 562.34, |
| 563 | 31, | 563.32, | 563.33, | 563.34 |
Поверка осуществляется по методике МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- грузопоршневые манометры избыточного давления МП-2,5; МП-6 классов точности 0,02 и 0,05, по ГОСТ 8291-83;
- калибратор давления пневматический «Метран-504 Воздух» с диапазоном измерений (1-250) кПа, пределы допускаемой основной относительной погрешности ± 0,01 % .
- грузопоршневой манометр абсолютного давления МПА-15 1-го разряда;
- термометр с пределами измерений 15-25 0 С с погрешностью не более 0,1 0 С ГОСТ 28498-90.
Сведения о методах измерений
- приведены в паспорте манометров деформационных серии 5.
Нормативные и технические документы, устанавливающие требования к манометрам деформационным серии 5
- ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;
- ГОСТ 8.223-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102 — 4000 • 102 Па»
- ГОСТ 8.017-79 «ГСП Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
- МП 2124-90 «ГСП Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
- Техническая документация фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия.
