Описание денситометра ДП-5004
Денситометр цифровой портативный ДП 5004 предназначен для измерения визуальной диффузионной оптической плотности почернения рентгенографической пленки.
Область применения: неразрушающий контроль материалов и изделий методом промышленной радиографии.
Денситометр ДП 5004 соответствует ТУ 4276-011-59116336-2009.

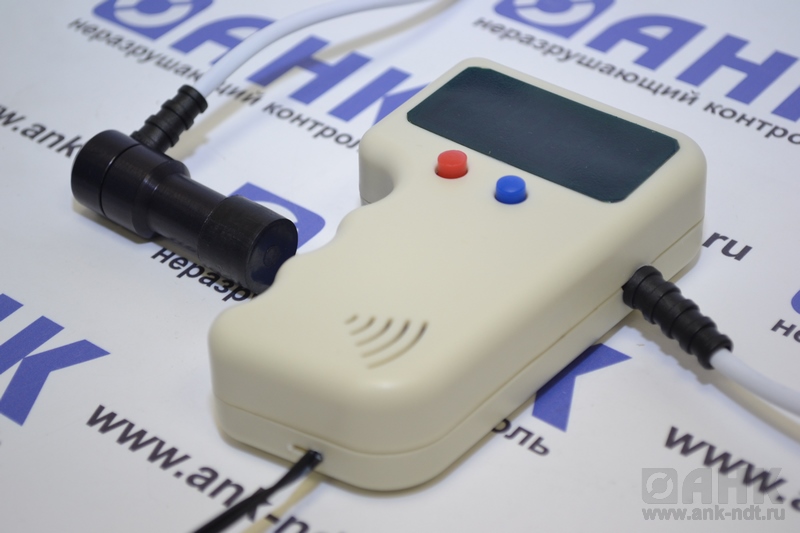

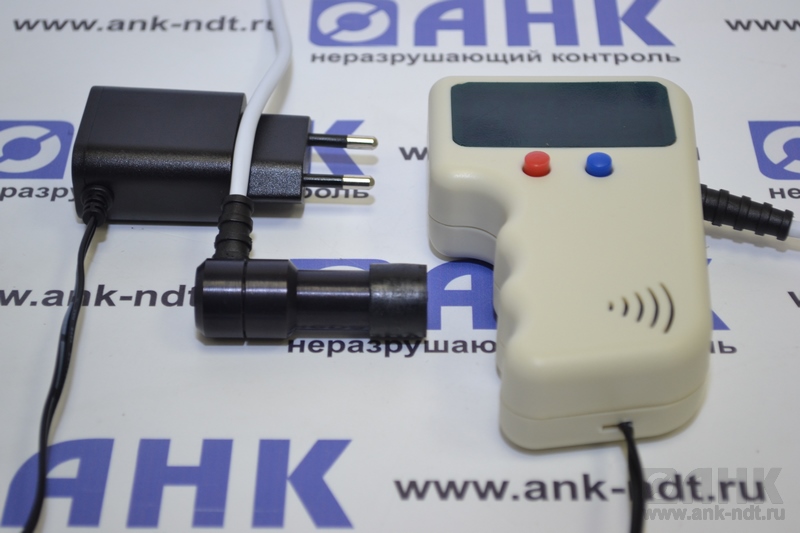

Денситометр состоит из измерительного щупа, индикаторного устройства и сетевого адаптера. Измерительный щуп и индикаторное устройство соединены неразъемным кабелем. В измерительном щупе помещен специальный оптоэлектронный преобразователь. В индикаторном устройстве размещены микропроцессор и 4-х разрядный цифровой индикатор. Питание денситометра осуществляется через сетевой адаптер, преобразующий сетевое напряжение 220В, 50Гц в постоянное напряжение +5 В.
Световой поток, прошедший через рентгеновский снимок поступает на матрицу светоприемника в оптоэлектронном преобразователе, который преобразует световой поток в цифровой код, поступающий на микропроцессор. Оптическая плотность почернения вычисляется микропроцессором и ее значение высвечивается на цифровом индикаторе.
Денситометр ДП 5004 работает с осветительным прибором для просмотра рентгенографических снимков. Для нормальной работы денситометра осветительный прибор, который используется для измерений плотностей почернения изображения на рентгенографических снимках, должен обеспечить яркость от 10000 до 50000 кд/м2. Яркостей свыше 100000 кд/м2 следует избегать.
При работе с осветительными приборами с меньшей яркостью, в которых, например, используются люминесцентные лампы, начинать измерения следует через 10-20 мин , когда произойдет стабилизация их температурного режима и, соответственно, стабилизация яркости светового поля. В этом случае измеряемая плотность почернения уменьшится.
Условия эксплуатации
- температура окружающей среды +10 — +35°C;
- относительная влажность воздуха не более 80% при температуре 25°C;
- отсутствие в помещении токопроводящей пыли.
Технические характеристики
|
Параметры измерения
|
|
|
Диапазон измерения оптической плотности, Б
|
от 0,00 до 4,00
|
|
Разрешающая способность, Б
|
0,01
|
|
Точность измерений, Б
|
±0,04
|
|
Производительность
|
|
|
Время измерения, с
|
0,5
|
|
Параметры контроля
|
|
|
Диаметр проверяемого поля, мм
|
1,7
|
|
Калибровка
|
|
|
Тип калибровки нуля
|
полуавтоматическая
|
|
Питание
|
|
|
Работа от сети переменного тока
|
есть
|
|
Время готовности к работе после включения, не более, с
|
1
|
|
Требования к сети переменного тока
|
|
|
Способ подключения
|
внешний блок питания
|
|
Напряжение в сети, В
|
от 198 до 242
|
|
Частота переменного тока, Гц
|
50
|
|
Габариты и вес
|
|
|
Высота, мм
|
120,0
|
|
Ширина, мм
|
70,0
|
|
Толщина, мм
|
30,0
|
|
Вес, кг
|
0,160
|
|
Условия эксплуатации
|
|
|
Диапазон рабочих температур, °C
|
от +10 до +45
|
|
Срок службы и гарантийные обязательства
|
|
|
Гарантийный срок эксплуатации, месяцев
|
12
|
Комплект поставки
- денситометр ДП 5004 с измерительным щупом;
- защитный колпачок;
- сетевой адаптер;
- руководство по эксплуатации и паспорт;
- методика поверки.
