Поверка манометров дифференциального давления A2G-05 в Калининграде

Поверка манометров дифференциального давления A2G-05
Поверка манометров дифференциального давления A2G-05
Поверка манометров дифференциального давления A2G-05
Поверка манометров дифференциального давления A2G-05

Поверка осуществляется по документу РТ-МП-2955-443-2016 «ГСИ. Манометры дифференциальные A2G (air2guide). Методика поверки», утвержденному ФБУ «Ростест-Москва» 25.01.2016 г.

Знак поверки в виде оттиска поверительного клейма наносится на защитное стекло манометра дифференциального A2G (air2guide).

Основные средства поверки:

  • задатчик давления «Воздух-4000» (Госреестр № 12143-04);
  • микроманометр МКВ-250 (Госреестр № 968-74);
  • мультиметр цифровой 34401А (Госреестр № 54848-13);
  • источник питания постоянного тока Б5-93 (Госреестр № 51394-12).
Оставить заявку

Поверка осуществляется по документу РТ-МП-2955-443-2016 «ГСИ. Манометры дифференциальные A2G (air2guide). Методика поверки», утвержденному ФБУ «Ростест-Москва» 25.01.2016 г.

Знак поверки в виде оттиска поверительного клейма наносится на защитное стекло манометра дифференциального A2G (air2guide).

Основные средства поверки:

  • задатчик давления «Воздух-4000» (Госреестр № 12143-04);
  • микроманометр МКВ-250 (Госреестр № 968-74);
  • мультиметр цифровой 34401А (Госреестр № 54848-13);
  • источник питания постоянного тока Б5-93 (Госреестр № 51394-12).

  • Конструктивно манометры дифференциальные A2G (air2guide) представляют собой однострелочные приборы с упругим чувствительным элементом в виде мембранной коробки. Мембранная коробка представляет собой упругую пластину с гофрированной формой поверхности, герметично закрепленную по периметру к жёсткой площадке. Размер диаметра мембраны зависит от габаритных размеров манометра дифференциального A2G (air2guide), запаса прочности, заданного тягового усилия, метрологической надежности, величины перемещения центра и других параметров. Поверка манометров дифференциального давления A2G-05 проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

    Поверка манометров дифференциального давления A2G-05

    Принцип действия манометров дифференциальных A2G (air2guide) основан на упругой деформации упругого чувствительного элемента. Под воздействием измеряемого давления деформация чувствительного элемента преобразуется передаточным механизмом в угловое перемещение показывающей стрелки.

    Манометры дифференциальные A2G (air2guide) модификации A2G-15 (air2guide P+E) имеют вторичный преобразователь, преобразующий деформацию чувствительного элемента в электрический выходной нормированный сигнал от 4 до 20 мА или от 0 до 10 В.

    Корпуса манометров дифференциальных A2G (air2guide) выполнены в неразборном исполнении, таким образом, доступ внутрь прибора полностью исключен.

    Применения

    • Для сухих, чистых, неагрессивных газов, обычно для воздуха
    • Для контроля вентиляторов и воздуходувов
    • Для контроля перепада давления на фильтрах
    • Для контроля избыточного давления в системах чистых помещений
    • Для очень низких значений давления

    Особенности

    • Настройка нуля спереди
    • Простой монтаж и демонтаж
    • Диапазон шкалы 0 … 50 Па до 0 … 12500 Па
  • Наименование

    характеристики

    		 Манометры дифференциальные A2G (air2guide)
    модификации:

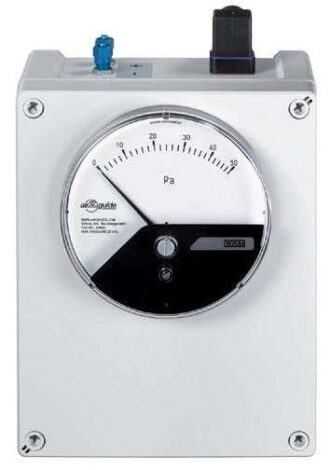

    A2G-05 (air2guide Eco) A2G-10 (air2guide P) A2G-15 (air2guide P+E) A2G-90

    (air2guide

    Airbox)
    1 2 3 4 5
    Диапазоны измерений, Па* от (0 … 50) до (0 … 12500); от (минус 25 … 25) до (минус 1500 … 1500) от (0 … 50) до (0 … 1 2500) ; от (минус 25 … 25) до (минус 1500 … 1500) от (0 … 50) до (0 … 1 2500) ; от (минус 25 … 25) до (минус 1500 … 1500) от (0 … 250) д о (0 … 6000)
    Выходной сигнал — — (4 … 20) мА (0 … 10) В —
    Пределы допускаемой приведённой погрешности:

    — с диапазонами измерений от 50 до 125 Па включительно, %

    		 ±5,0 ±5,0 ±5,0
    1 2 3 4 5
    — с диапазонами измерений свыше 125 Па, % ±3,0 ±3,0 ±3,0 ±3,0
    Пределы допускаемой дополнительной погрешности при температуре окружающей среды отличной от (20 ±5) °С, %/ °С ±0,05 ±0,05 ±0,05 ±0,05
    Максимальное избыточное рабочее давление, Па 20000 20000 20000 20000
    Напряжение питания, В — — от 15 до 35 —
    Габаритные размеры, мм, не более 0132 x 91 0132×111 0132 x 111 191x141x276
    Масса, кг, не более 0,55 0,55 0,85 1,23
    Условия эксплуатации: — диапазон температуры окружающей среды, °С от минус 30 до плюс 80 от минус 30 до плюс 80 от минус 30 до плюс 80 от минус 30 до плюс 60
    Диапазон температуры

    о/~’

    хранения, С

    		 от минус 30 до плюс 80 от минус 30 до плюс 80 от минус 30 до плюс 80 от минус 30 до плюс 60

    • по запросу возможно изготовление в других единицах измерений, допущенных к применению на территории РФ

    Место нанесения знака поверки

    § 1 1 _ж
    К 7- | 1

  • Поверка осуществляется по документу РТ-МП-2955-443-2016 «ГСИ. Манометры дифференциальные A2G (air2guide). Методика поверки», утвержденному ФБУ «Ростест-Москва» 25.01.2016 г.

    Знак поверки в виде оттиска поверительного клейма наносится на защитное стекло манометра дифференциального A2G (air2guide).

    Основные средства поверки:

    • задатчик давления «Воздух-4000» (Госреестр № 12143-04);
    • микроманометр МКВ-250 (Госреестр № 968-74);
    • мультиметр цифровой 34401А (Госреестр № 54848-13);
    • источник питания постоянного тока Б5-93 (Госреестр № 51394-12).
